产品介绍 - SPMZB系列


- SPMZA系列
- SPMZB系列
- SPMZC系列
- SPMZ2系列
- SPMZ7系列
- SPMZ8系列


一.概述
     SPMZB系列PTC热敏电阻是一种自动保护、自动恢复使用、无触点、无噪音、无火花的“万次保险丝”,或称“自恢复保险丝”,是继“温度保险丝”和“温度开关”之后推出的第三代保护器件。适用于万用表、充电器、小型变压器、智能电度表、数字万用表、微电机、小型电子仪器等线路中做过流、过热保护。
二、应用实例及外形图

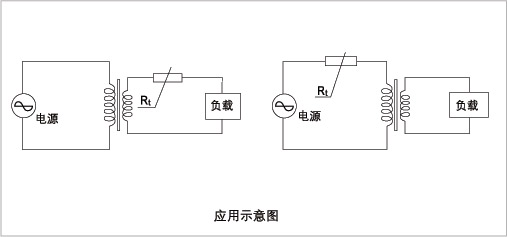

    应用原理如下图所示:把PTCR串联在负载电路中,当电路处于正常工作状态时,通过PTCR的电流不超过额定电流即不超过PTCR的最大不动作电流,PTCR处于常态,阻值较小,不会影响被保护电路的正常工作。当电路出现故障,电流大大超过额定电流,PTCR骤然发热,呈高阻态,使电路处于相对“断开”状态,达到保护目的。当故障排除后,PTCR自动恢复正常工作。

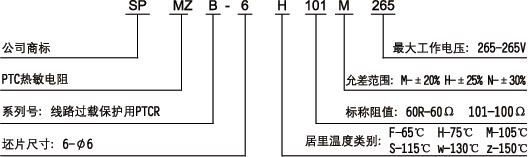

三、产品编号

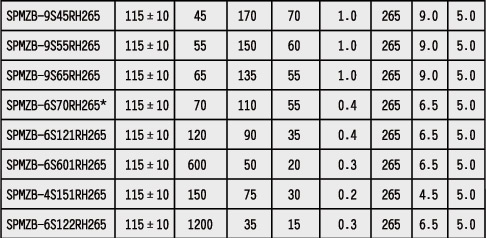

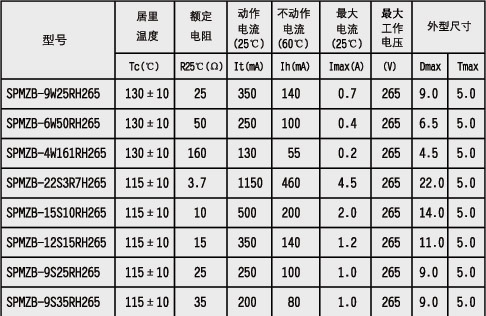

四、产品规格
备注:
1.带*号的型号已获得UL认证,UL认证号是:E236869;
2. 除上表所列规格型号之外,可按用户要求设计生产其它规格要求的PTC热敏电阻器。
3.SPMZB系列PTC热敏电阻已取得关于ROHS限制的六种有毒、有害物质含量的SGS测试报告。
五、应用实例
实例I

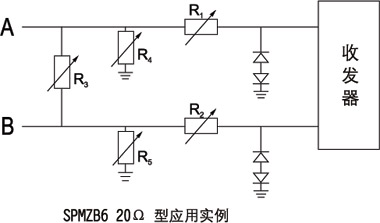

    SPMZB-6 20Ω型PTC热敏电阻是我公司从程控交换机用程控保安单元中演变出来的一种应用于485通信接口的保护元器件。该产品串接在485通信接口中,可有效防止通信线路因意外破损或人为损害而导入的220V市电对该接口的损坏,也可适当降低雷电感应通信线路对该接口的影响。该产品具有稳态阻值小、额定电流低、耐压能力高、响应速度快等特点,是485通信接口实现保护的经济适用的选择。
应用电路

实例 II

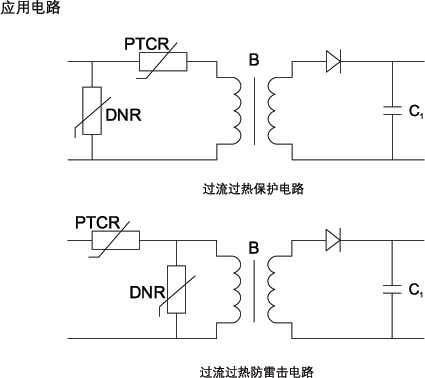

    SPMZB型过流过热防雷击保护用PTC热敏电阻器,主要装配在各种家用电器、仪器、仪表的微电脑控制板电源输入端或通讯线路、通讯设备中,作过热过流防雷击保护用。该产品在电子工程上又叫万次保险或自恢复保险丝。由于其对温度和电流的双重敏感性,使其弥补了温度继电器对电流不敏感、常规保险丝对温度不敏感的缺点,使其具有响应速度快、保护能力强、可靠性高等优点,是一种真正质优价廉的保护元件。

实例 III

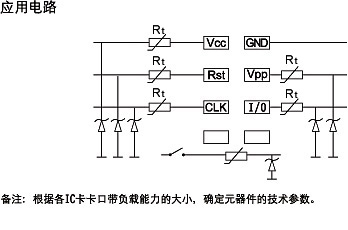

    SPMZB-5型IC卡卡座防攻击用热敏电阻是我公司最新开发成功的热敏电阻的又一重大应用领域。该型号热敏电阻在IC卡卡座防攻击方面的应用,有效的提高了IC卡读写器,特别是IC卡电表的卡口的防攻击能力,使其能承受来自外部的静电、强电、雷击、意外短路等各种攻击,为我国尽快推广和普及预付费产品作出了切实可行的技术支持。
